DG-10N/DG-10P

光电传感器

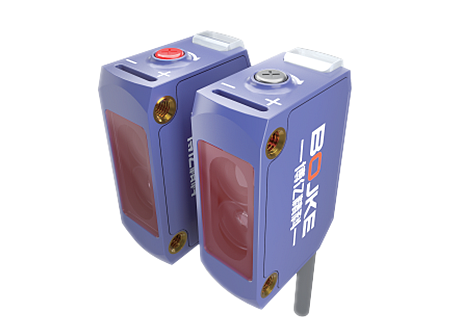

DG-10N DG-10P
方形光电传感器

检测方式:背景抑制

检测距离:50~200mm可调

光斑尺寸:110mm距离:约01mm(55℃时)/约03mm(85℃时)

回差范围:<20%

重复精度:<5%以下

开关模式:L.on(入光动作)/D.on(遮光动作)可切换

响应时间:<500us

响应频率:1KHz

光 源:650nm可见红光

工作电压:DC 12~24V±10%

型号
NPNDG-10N
PNPDG-10P
检测方式背景抑制
检测距离50~200mm可调
光斑尺寸110mm距离: 约01mm(55℃时)/约03mm(85℃时)
回差范围<20%
重复精度<5%以下
开关模式L.on(入光动作)/D.on(遮光动作)可切换
响应时间<500us
响应频率1KHz
光 源650nm可见红光
工作电压DC 12~24V±10%
残余电压(压降)<1.5V
最大负载电流100mA
消耗(空载)电流<15mA
环境照度白炽灯≤3000Lux;太阳光≤1000Lux
工作温度-10℃~85C
环境湿度工作时:35%~85% RH;保存时:35%~95% RH,无凝结
保护电路极性反接保护/浪涌保护/短路保护
保护等级IP67
指示灯红灯亮:黑色线输出;绿灯亮:白色线输出
连接方式导线引出型(4芯,标准线长2米)
外 壳PC
耐振动10~55Hz,双振幅1.5mm,X/Y/Z方向各30分钟
耐冲击300m/S,X、Y、Z方向各3次
