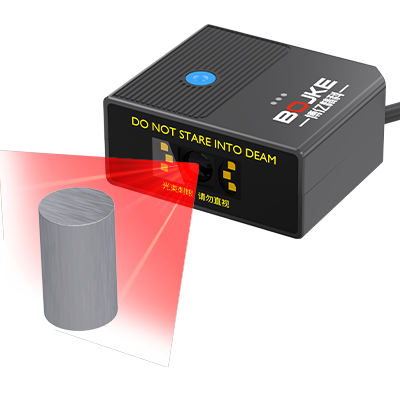

BSCH2小型智能相机

BSCH2小型智能相机
小型智能相机

计数:斑点计数、边缘计数、图案计数
有无:圆有无、直线有无、斑点有无、边缘有无、图案有无
定位:位置修正
逻辑:条件判断、逻辑判断、字符比较、变量计算
测量:线线角度、直径测量、亮度均值、对比度测量、宽度测量、点线测量、
灰度面积、直线角度、节距检测、颜色面积
识别:字符识别、颜色比较、注册分类

BSCH2小型智能相机

型号

BSCH2-1608RS

BSCH2-1612RS

 BSCH2-1615RS

    工


    具

视觉工具

计数:斑点计数、边缘计数、图案计数
有无:圆有无、直线有无、斑点有无、边缘有无、图案有无
定位:位置修正
逻辑:条件判断、逻辑判断、字符比较、变量计算
测量:线线角度、直径测量、亮度均值、对比度测量、宽度测量、点线测量、
灰度面积、直线角度、节距检测、颜色面积
识别:字符识别、颜色比较、注册分类

方案能力

支持方案导入/导出,最多可存储8个方案,40个模块

通讯协议

RS-232、TCP、UDP、FTP、PROFINET,Modbus,EtherNet/IP

   相




   机

传感器类型

CMOS,全局快门

像元尺寸

3.45μmx3.45μm

靶面尺寸

1/2.9"

分辨率

140Bx1024

最大采集帧率

60rps

动态范围

71.4dB

信噪比

41dB

增益

0-15dB

曝光时间

16μs-1sec

像来格式

Mono 8,RGB 8

黑白/彩色

彩色,160万像素

   电           器

   特

   性

数据接口

Fast Ethernet(100Mbit/s)

数字I/0

17-pinM12接口提供供电、以太网、数字I0、串口功能:包含1路输入(Line2)2路可配置I/O(Line0/1),1路输出(Line3);1路RS-232支持通过侧面按钮触发设备

供电

12-24VDC

最大功耗

22W@24VDC

   结


   构

镜头接口

M12-mount,手动调焦

焦距

8mm

镜头罩

透明镜头罩

光源

自光

指示灯

电源指示灯PWR,网络指示灯LNK,状态指示灯STS

外形尺寸

46mmx57.6mmx25mm

重量

约220g

IP防护等级

IP65

温度

工作温度0-50℃,储藏温度-30-70C

湿度

20%~95%RH无冷凝
